КВ-1 из набора 01561 от Trumpeter

Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Пн Сен 12, 2016 10:34 am

Думаю построить данный образец из набора №01561 от Trumpeter. В наличии пока сам набор и две части История танка КВ автор М. Коломиец.
КВ-1 из набора 01561 от Trumpeter Ilknk1


Последний раз редактировалось: Алексей Баранов (Пн Сен 12, 2016 10:43 am), всего редактировалось 1 раз(а)
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Пн Сен 12, 2016 10:54 am

Отличный выбор!

На танке установлено орудие Ф-32. Воздухозаборники прикрыты защитными кожухами.
Речь идет о 405-м пехотном полке 121-й пехотной дивизии ГА "Север". Вероятно, танк принадлежал 2-му танковому полку майора Житнева и был потерян в начале сентября 1941 года в районе Поги - Новолисино.

Сразу вопрос -машина планируется в рядах РККА или уже захваченная немцами. Разница в том что у немцев она будет иметь надпись "JR 405". Я бы рекомендовал делать первый вариант -более патриотично!

КВ-1 из набора 01561 от Trumpeter Big_kv10

КВ-1 из набора 01561 от Trumpeter Big_kv11

КВ-1 из набора 01561 от Trumpeter Big_kv12

КВ-1 из набора 01561 от Trumpeter Big_kv13

КВ-1 из набора 01561 от Trumpeter Big_kv14

КВ-1 из набора 01561 от Trumpeter Big_kv15

КВ-1 из набора 01561 от Trumpeter Big_kv16

КВ-1 из набора 01561 от Trumpeter Big_kv17

КВ-1 из набора 01561 от Trumpeter Big_kv18

КВ-1 из набора 01561 от Trumpeter Big_kv19

КВ-1 из набора 01561 от Trumpeter Big_kv20

КВ-1 из набора 01561 от Trumpeter Big_kv21

КВ-1 из набора 01561 от Trumpeter Big_kv22

КВ-1 из набора 01561 от Trumpeter Big_kv23

КВ-1 из набора 01561 от Trumpeter Big_kv24
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Пн Сен 12, 2016 10:56 am

Денис, однозначно РККА.
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Пн Сен 12, 2016 11:06 am

Документы о модернизации танков:

КВ-1 из набора 01561 от Trumpeter Big_kv25

КВ-1 из набора 01561 от Trumpeter Big_kv26

КВ-1 из набора 01561 от Trumpeter Big_kv27
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Пн Сен 12, 2016 11:27 am

По документу ясно, что основная часть доработок придется на башню.
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Ср Сен 14, 2016 12:28 pm

Выкроил немного времени. Начнём с ходовой.

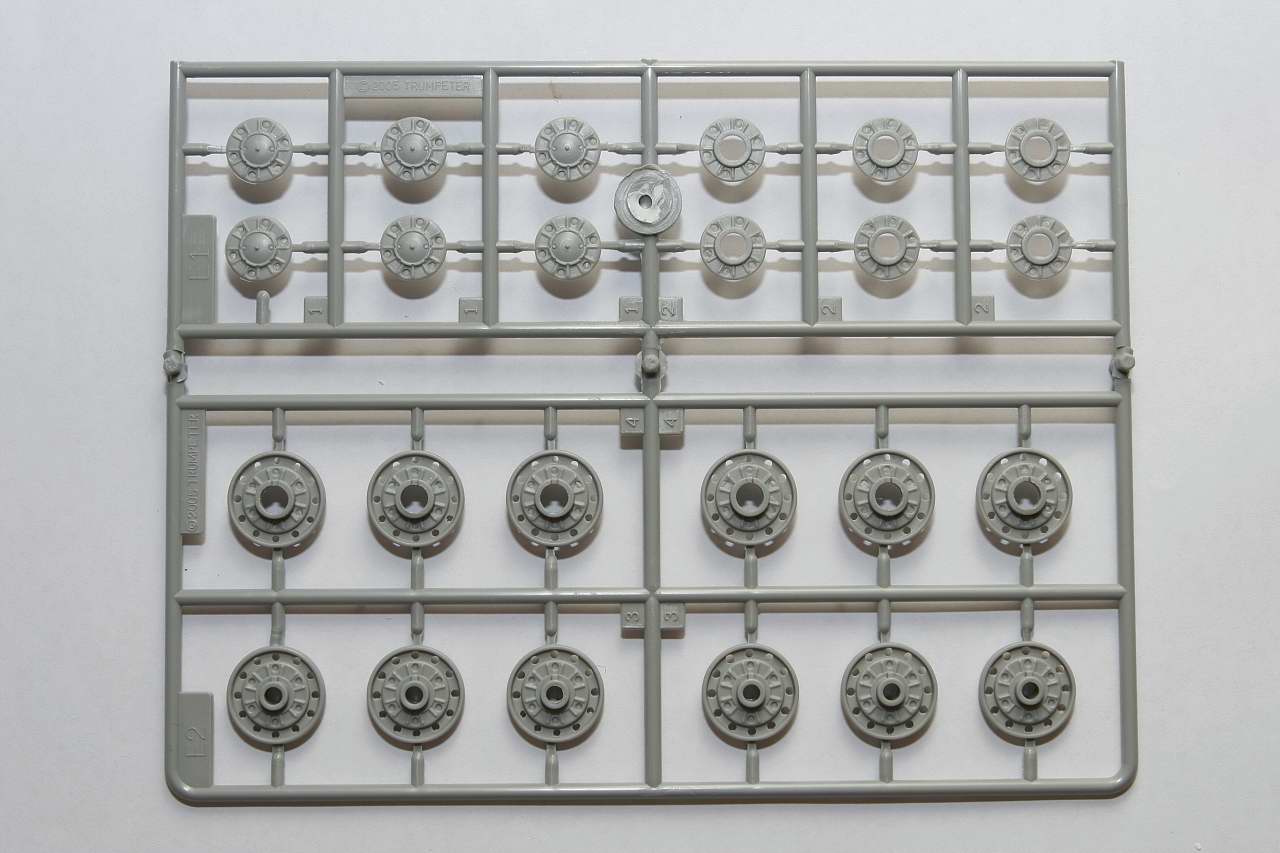

В наборе имеем опорные катки с шестью аммортизационными отверстиями выпуска 1941г.
КВ-1 из набора 01561 от Trumpeter Photo_13_1307193307

На фото чётко видно что катки раннего типа с 8 аммортизационными отверстиями.
Замена однозначно. Лучший вариант смола от ДТ-35

КВ-1 из набора 01561 от Trumpeter 12640b_3521
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Ср Сен 14, 2016 12:46 pm

Ситуация с поддерживающими катками ещё печальнее -даны позднего типа без рёбер усиления -правое фото вверху.
А должен быть обрезиненный с фигурной крышкой и рёбрами усиления -левое фото верхний ряд.

КВ-1 из набора 01561 от Trumpeter G0079110
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Ср Сен 14, 2016 12:58 pm

С ленивцем особых проблем нет. А вот ведущую звёздочку придётся дорабатывать-болты крепления венца должны быть напротив зубьев. Решается всё просто -срезать и приклеить на правильные места. Или поставить болты от МастерКлаб.
Если хочется полной копийности -нужно сделать приливы для шприцевания.

КВ-1 из набора 01561 от Trumpeter G0079111
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Ср Сен 14, 2016 3:23 pm

Денис спасибо за обзор и введение в тему. Эти дела пока в заказ закину и займусь собственно корпусом.

Есть ли в свете труды и литература которая систематизирует периоды производства и заводы где и какие элементы и в какой период производились, для четкого понимания всего процесса производства и перевооружения КВ агрегатами и комплектующими?
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Чт Сен 15, 2016 3:10 am

Неплохая книга http://artmodels.forum2x2.ru/t133-topic
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Чт Сен 15, 2016 10:24 am

Денис, книгу просмотрел, спасибо. Почитаю обязательно.
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Пт Сен 30, 2016 10:44 am

Вопрос, господа, как крепились защитные кожухи воздухозаборников, не очень понятно на фото по периметру на болтах или приваривались? Если есть чертеж конструкции буду рад.
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Ср Ноя 23, 2016 4:10 am

Доброго утра, коллеги. В продолжении стройки КВ-1
1. По торцам бортовых броневых листов сделал следы реза газосварки, эмитировал все сварные швы там где это необходимо.
2. Доработал гужоны на креплении лобового уголка.
3. Сообразно прототипа переделал лобовую часть.
4. Сместил болты на звездочках по осям зубьев. (в наборе они со смещением, косяк литья)).
КВ-1 из набора 01561 от Trumpeter 2ink9x
КВ-1 из набора 01561 от Trumpeter 2n16c90
КВ-1 из набора 01561 от Trumpeter Msewx4
КВ-1 из набора 01561 от Trumpeter E7c64x
КВ-1 из набора 01561 от Trumpeter W6thsh
КВ-1 из набора 01561 от Trumpeter 29atdup
КВ-1 из набора 01561 от Trumpeter 2cqfvb8
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Дмитрий69 в Ср Ноя 23, 2016 8:54 am

На шестом фото, выложенном Денисом, четко видно крепление воздухозаборников на болтах.
Буду смотреть за сборкой.
Люблю КВ.
Дмитрий69
Дмитрий69
Модератор

Сообщения : 868
Очки : 984
Репутация : 68
Дата регистрации : 2016-08-31
Возраст : 49
Откуда : Хабаровск
Награды :
КВ-1 из набора 01561 от Trumpeter 2918210КВ-1 из набора 01561 от Trumpeter 3medal10КВ-1 из набора 01561 от Trumpeter 3medal10


Посмотреть профиль

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Denis в Ср Ноя 23, 2016 9:38 am

Начало хорошее! Обрати внимание:
- крепление выхлопных патрубков на шпильках, а не болтах как даёт Трамп
-на ограничителях балансиров вместо простой гайки, была корончатая. Диаметр 1,5(1,4)мм
-сточить толщину бронестакана антенного ввода
-антенный ввод заменить
-не отмечены места крепления механизмов открывания на люках мто

КВ-1 из набора 01561 от Trumpeter View_image_1_022

КВ-1 из набора 01561 от Trumpeter View_image_1_023
Denis
Denis
Admin

Сообщения : 1230
Очки : 1611
Репутация : 106
Дата регистрации : 2016-04-30
Награды :
КВ-1 из набора 01561 от Trumpeter 1medal10


Посмотреть профиль http://artmodels.forum2x2.ru

Вернуться к началу Перейти вниз

КВ-1 из набора 01561 от Trumpeter Empty Re: КВ-1 из набора 01561 от Trumpeter

Сообщение автор Алексей Баранов в Чт Ноя 24, 2016 3:11 am

Денис, спасибо. Принято.
Алексей Баранов
Алексей Баранов

Сообщения : 12
Очки : 14
Репутация : 0
Дата регистрации : 2016-08-22
Возраст : 46
Откуда : г.Находка

Посмотреть профиль

Вернуться к началу Перейти вниз
