Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Май 13, 2018 11:31 am

Каждый моделист вправе сам определять степень
копийности и детализации своей работы.


Приветствую, уважаемые Коллеги!
Под впечатлением участия в конкурсе, посвященном Дню Победы, решил собрать еще одну сормовскую тридцатьчетверку. Пока еще свежи в памяти конструкционные особенности и детали, свойственные машинам этого завода раннего периода производства (Т-34-85).
Строить буду из этого:


Из дополнений ничего не планируется, кроме частичного использования фототравления Mars Models 35005 да различных метизов от MasterClub (без них в нашем деле уже никуда Smile  ).
Модель из категории "долгостроев". Была начата несколько лет назад. В "черновую" собраны ванна корпуса, верх корпуса, башня. Вот и она дождалась своего времени... Скажу по секрету, что в моем ангаре "долгостроев" стоит еще одна MSD-шная 34-ка, которая хочет стать "Дмитрием Донским" с Д-5Т, но на нее пока не настроился Smile
В качестве прототипа выбрал такую машину:





Машина 25-ой гвардейской танковой бригады 2-го гвардейского танкового корпуса. К сожалению, других фото этой машины мне найти не удалось. Машина имеет ряд конструктивных особенностей, с которыми предстоит еще разобраться. Модель буду делать, естественно, "целой", а не подбитой машины. Для меня "битая" техника смотрится на диорамах, а до диорам я еще не дорос. Да и реалистично битую технику надо еще уметь делать! Я пока не пробовал...

Буду рад конструктивной критике и подсказкам.
Если кто-то поделится фотографиями этой машины или подобных машин с этого подразделения - буду очень признателен!
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Дмитрий69 в Вс Май 13, 2018 12:16 pm

Ну что же, ждем!
Дмитрий69
Дмитрий69
Модератор

Сообщения : 860
Очки : 972
Репутация : 66
Дата регистрации : 2016-08-31
Возраст : 49
Откуда : Хабаровск
Награды :


Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Александр Переверзев в Пн Май 14, 2018 11:40 pm

Понаблюдаю!
Александр Переверзев
Александр Переверзев

Сообщения : 99
Очки : 114
Репутация : 5
Дата регистрации : 2016-09-25
Возраст : 33
Откуда : Санкт-Петербург

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Май 20, 2018 6:57 pm

И так, что сделано.
Закончил доработки и переделки по корме корпуса:
- заменил болты на продукцию МС;
- бронировки выхлопных – от MiniArt;
- выхлопные патрубки расточил до возможного для меня минимума и немного укоротил;
- сделал ручку на трансмиссионном люке;
- подправил и обварил навесы;
- вклеил бонки крепления печки;
- спаял кронштейны крепления БДШ;
- подправил внешний вид одной БДШ;
- трубки проводки к БДШ заменил на проволоку;
- добавил саму проводку к БДШ;
- задние подкрылки сделал из фольги и имитировал их крепление к корпусу и полкам;
- добавил навесы кожуха над жалюзи вентиляторов от ABER;
- сетка и решетки на МТО – фототравление;
- поручни – проволока 0,7-0,8мм;
- на нижнем бронелисте добавил «сормовскую» буксирную петлю, обварил буксирные крюки и навесы, картеры БКП обточил и обварил, в них вставил пробки;
- заделал щель между верхом и низом корпуса (подкрылок снизу);
- кое-где по корпусу добавил сварные швы;
- с бортов корпуса срезал все лишнее;
- на торцах корпусных бронелистов имитировал следы резки.
Учитывая замечания Алексея Макарова по предыдущей своей 34-ке попытался исправить подбашенный лист:
- зашпаклевал «канаву» на стыке подбашенного листа с верхним бортовым листом;
- крышки над шахтами амортизаторов сделал из фольги и откорректировал их положение по месту.










OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Анатолий Пожидаев в Пт Май 25, 2018 1:02 am

Отлично поработали!
Анатолий Пожидаев
Анатолий Пожидаев

Сообщения : 287
Очки : 319
Репутация : 8
Дата регистрации : 2016-07-17
Возраст : 38
Награды :


Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Сб Май 26, 2018 12:37 am

Анатолий Пожидаев пишет:Отлично поработали!
Спасибо, Анатолий!
Пока в работе перерыв, занят литьем, в том числе и некоторых деталей для этой тридцатьчетверки. С понедельника надеюсь продолжить. По крайней мере - откладывать эту модель в "долгострой" повторно - не намерен Smile На очереди еще "Димитрий Донской" от этого же производителя.

С уважением, Олег.
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Завражнев Геннадий в Вс Май 27, 2018 11:00 am

Олег, ты опять вступил в неравный бой с жёстким набором, но этим и славятся МАСТЕРА! Смотреть одно удовольствие, причём это не садомазо... Very Happy
Завражнев Геннадий
Завражнев Геннадий

Сообщения : 412
Очки : 518
Репутация : 22
Дата регистрации : 2016-07-17
Возраст : 50
Откуда : Котовск, Тамбовская область
Награды :


Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Май 27, 2018 1:23 pm

Завражнев Геннадий пишет:Олег, ты опять вступил в неравный бой с жёстким набором, но этим и славятся МАСТЕРА! Смотреть одно удовольствие, причём это не садомазо... Very Happy
Скажем так: "бой" скорее всего с моим преимуществом, т.к. мне удается побеждать такие наборы (учитывая отзывы коллег). "МАСТЕРА" - это про меня? Embarassed
Спасибо, дружище, за отзыв и поддержку!

С уважением, Олег.
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пн Дек 10, 2018 4:15 am

Приветствую, уважаемые Коллеги!
«По техническим причинам» был «вырван» из любимого хобби почти на полгода…
Теперь, вот, пытаюсь постепенно вернуться…
Чтобы на любимом сайте не висела незавершенная тема – в первую очередь закончу «многострадальную» 34-ку, которой, видимо, судьбой предопределено быть долгостроем (в начале темы я ей обещал скорую сборку).  Embarassed

И так, что сделано:
1. Срезал и перенес на 5мм вперед флянцы кривошипов направляющих колес (досмотрелся на чертежах).
2. На правом борту добавил скобы крепления шпор (траление Different Scales он же Mars). Знаю, что не совсем корректно в плане копийности – они должны быть круглые в сечении, а не плоские, как дает травление, но… (cмотрим эпиграф к стройке) Все же лучше, чем  то, что дает «макет» в наборе.
3. На левом борту добавил четыре скобы крепления брезента из того же травления.
4. Наростил на 5мм надгусеничные полки спереди. Не знаю, с каких соображений производитель дает их на всех своих корпусах 34-ок укороченными, ибо даже родные подкрылки из набора корректно приклеить в этом месте не удастся.
5. Доработал бронировку курсового пулемета – добавил обечайку по кругу и «обварил».
6. Пулемет использовал родной из набора, только ствол ему сделал из иглы.
7. Подправил форму буксирных крюков и так же их обварил.
8. Защелки к крюкам и пробки над механизмами натяжения гусениц – самодел из смолы.
9. Доработал люк механика, вставил в него один триплекс, вставил проволочную ось в шарнир.
10. Передние подкрылки спаял из меди, немного их погнул.
11. Фара  - из набора: обточил, рассверлил, вставил отражатель (выдавил шариком из пивжести), вставил лампочку с тянутого лавленного прозрачного литника, добавил проводку.
12. «Гудок» родной, рассверленный, добавил проводок.
13. Ящик ЗИП пушки – из запасов (уже не помню чей).
14. Пила и ее крепление – травление, ручки – зубочистки.
15. Сделал кронштейны дополнительных баков (пластик, жесть, проволока, остатки травления). Сами баки от «Звезды»: обточил, добавил ручки, сварной шов, обварил гнездо пробки, пробка – метиз МС.
Корпус готов.










Последний раз редактировалось: OVG67 (Пн Янв 07, 2019 9:31 pm), всего редактировалось 1 раз(а)
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вт Дек 11, 2018 4:00 pm

Доработал катки. Сточил кольцо усиления, заменил болты на метизы МС, зашпаклевал "канаву" внутри диска, добавил сварные "прихватки" между диском и ободом. Крышки на ступицы отлил из смолы.
На фото первый каток в верхнем и нижнем ряду - отлитые из смолы по образцу от "миниарт". Второй, третий и четвертый в верхнем ряду - оригинал из набора, второй, третий и четвертый в нижнем ряду - доработанные.



Вот так планирую разместить катки по бортам. Направляющие и ведущие колеса из запасов от AFV.

OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пт Дек 14, 2018 4:41 pm

Башня
В первую очередь - увеличил диаметр юбки башни. Ее диаметр в оригинале должен быть 1920мм, что в пересчете на наш масштаб составляет 54,857мм, примерно 55мм. Из пластика толщиной 1мм вырезал полоску и наклеил на юбку. С лицевой стороны место стыка подровнял шпаклевкой.


Затем подправил (сточил) форму верхних скул башни спереди. Производитель дает их слишком уж четкими угловатыми. Судя по фото, башня в этих местах имеет более плавные переходы от крыши к боковым граням.

Далее имитировал фактуру литой брони с помощью клея, кисти и наждачки. Клей обильно наношу на поверхность, затем интенсивно "тыкаю" жесткой кистью. После высыхания подправляю наждачкой. Вот такой инструмент:


Ниже пара фото в сравнении с оригинальной башней от производителя и с доработанной фактурой. К сожалению, фото не в полной мере передают визуальную разницу.

OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пт Дек 14, 2018 6:05 pm

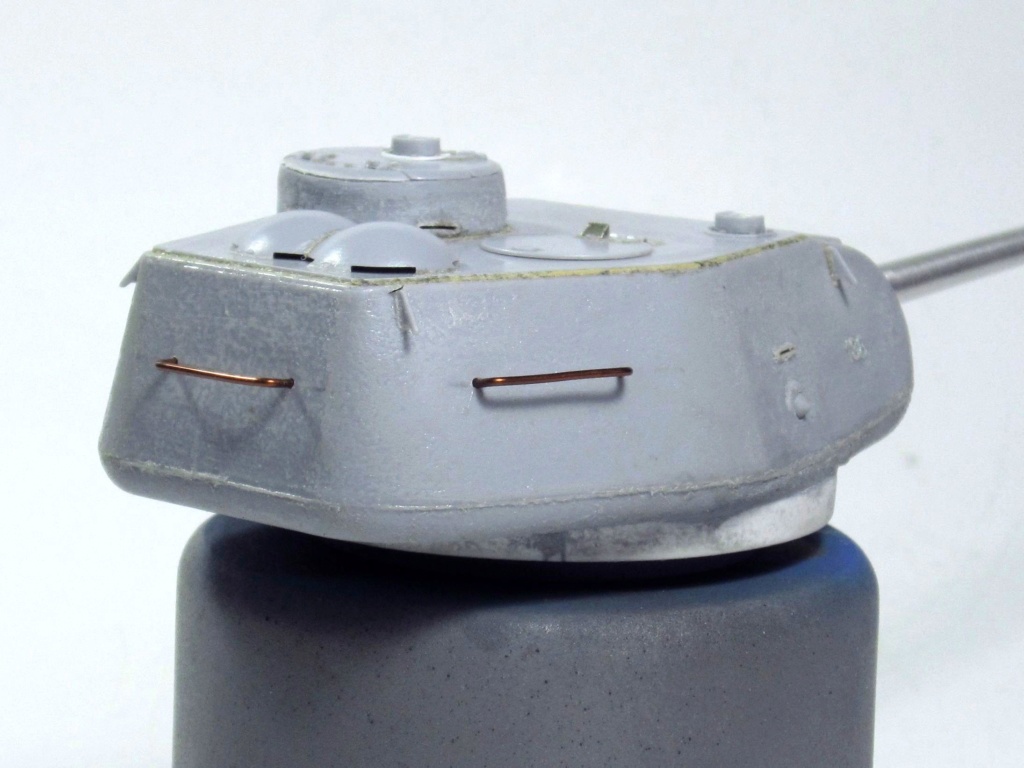

Далее, ориентируясь на фото реальных машин:
- пистолетный порт на правом борту срезал и перенес на пару мм ниже;
- смотровую щель на левом борту срезал;
- добавил литьевые номера справа и слева (цифры срезал лезвием с литников);
- тянутым литником имитировал литьевой шов на стыке верха и низа бвшни;
- приклеил и "обварил" монтажные крюки;
- поручни выгнул из проволоки (задний поручень расположен на одном уровне с бортовыми, т.к. пели для крепления брезента на этой машине находятся не на башне, а на левом борту корпуса);
- пистолетные порты высверлил сверлом 2,3мм, заглушки сделал из литника и вклеил, немного их "утопив" в корпус;
- смотровые щели прорезал и "обварил" тянутым литником;
- имитировал тянутым литником сварные швы везде, где они необходимы;
- люк командира не открывается, люк заряжающего - "рабочий";
- все болты, где они должны быть, заменены на продукцию МС;
- триплексы сделал из прозрачного пластика;
- антенный ввод - пружинка (нашлась подходящая в закромах);
- маску пушки доработал согласно фотографий;
- спаренный пулемет из иголки от шприца (амбразуру пулемета перенес ниже, чем было на оригинале от производителя).






OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пт Дек 14, 2018 7:19 pm

Вот такой вот внешний вид вырисовывается...





Теперь - грунтовать и красить. Smile
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пт Дек 14, 2018 7:28 pm

Да, забыл сказать. Ствол - RBModel 35B146. Изначально планировался "родной" из набора. Но по случаю, подвернулся недорогой металлический. Почему бы нет? Wink
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Сб Дек 15, 2018 7:17 pm

Загрунтовал. Цвет грунта на башне и деталях темно-серый, на корпусе - светло-серый. Это не специально. Просто на корпус грунта не хватило, пришлось грунтовать другим. Такая "разноцветность" - не проблема. Дальнейшая покраска все "выровняет".



Пока грунт будет сохнуть, займусь траками и их сборкой в гусеницы.
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Дек 16, 2018 5:32 pm

Смесью базового и черного (3:1) сделал затемнения и покрасил низ корпуса






OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Дек 16, 2018 5:42 pm

Покрасил и склеил катки. Впервые при покраске пользовался трафаретом (Different Scales 35026). Прикольно Smile Люк механика задул белым. Покрасил баки.
Используемые краски на фото ниже.

OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Дек 16, 2018 9:29 pm

Покрасил в базовый цвет.





OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Вс Дек 16, 2018 11:43 pm

Сделал высветление - базовый и светло-песочный в соотношении примерно 5:2.







Теперь надо дать этому "безобразию" просохнуть, хотя бы сутки, затем продолжать "мазюкать".
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Андрей Алисиевич в Пн Дек 17, 2018 2:49 am

Ура,тема ожила Баян

Андрей Алисиевич

Сообщения : 108
Очки : 112
Репутация : 2
Дата регистрации : 2016-07-28
Возраст : 40
Откуда : Эстония Пярну

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пн Дек 17, 2018 1:23 pm

Приветствую, Андрей!
Рад, что заглянул. Да, был вынужденный перерыв. Планирую эту тему побыстрее закончить и начать новую Smile

С уважением, Олег.
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Андрей Алисиевич в Пн Дек 17, 2018 9:09 pm

раз в месяц захожу,а тут никого Sad
Прототип ваш мне тоже понравился,я его еще оочень давно приглядел,по Дискавери историю ВОВ как смотрел Smile
Собственно вот тоже бюджетный вариант сделал из МСД

Траки под замену миниартовские,не то поставил

Андрей Алисиевич

Сообщения : 108
Очки : 112
Репутация : 2
Дата регистрации : 2016-07-28
Возраст : 40
Откуда : Эстония Пярну

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Андрей Алисиевич в Пн Дек 17, 2018 9:11 pm

и начать новую пишет:
если не секрет,что за тема?

Андрей Алисиевич

Сообщения : 108
Очки : 112
Репутация : 2
Дата регистрации : 2016-07-28
Возраст : 40
Откуда : Эстония Пярну

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пн Дек 17, 2018 10:58 pm

Собственно вот тоже бюджетный вариант сделал из МСД
Очень хорошо!
Из того, что бросается в глаза - это провис верхней ветви гусениц. Должно быть так:




Я так же "набоковал" с "Мстителями Донбасса"... Причина - неправильное положение ленивца. Если собирать гусеницу из 72-х траков, как положено, то ленивец практически упирается в первый опорный каток. Добавляя пару траков, его (ленивец) приходится выворачивать максимально вверх, что и дает такой провис. Исправляется - переносом ленивца (его посадочного гнезда) на 4-5мм вперед и на 0,5-1мм ниже. Тогда верхний край ленивца становится на одной линии с опорными катками, как на фото. И (о чудо!!!) гусеница из 72-х траков нормально становится! Что я и сделал на этой моделе, о чем писал выше.
Конечно, исправлять на почти готовой моделе - это не стоит, а на будущее - может пригодится.
Еще - шарообразные (выпуклые) крышки над амортизатором 3-го опорного катка на подбашенном листе - это не для Т-35-85, тем более - послевоенной.
Вот чертеж подбашенного листа от Алексея Макарова:



По его подсказке я и юбку башни наращивал.


Последний раз редактировалось: OVG67 (Пн Дек 17, 2018 11:30 pm), всего редактировалось 1 раз(а)
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор OVG67 в Пн Дек 17, 2018 11:07 pm

Андрей Алисиевич пишет:
если не секрет,что за тема?
Не секрет, конечно! "Алюминиевые танки. Бронетехника ВДВ" - давно хочу это сделать. Задел у меня уже есть - "Реостат". Далее - "лечение" "скифовской" БМД-1 (тема и модель в 80% готовности, надо только оформить). Потом - "Нона", БТР-Д и машины на его базе. Планов - громадье, а там - как пойдет...
OVG67
OVG67

Сообщения : 346
Очки : 387
Репутация : 13
Дата регистрации : 2016-07-15
Возраст : 52
Откуда : Донецкая обл.

Посмотреть профиль

Вернуться к началу Перейти вниз

Re: Т-34-85 з-да №112 с орудием С-53

Сообщение автор Спонсируемый контент


Спонсируемый контент


Вернуться к началу Перейти вниз

Страница 1 из 3 1, 2, 3  Следующий

Вернуться к началу



Права доступа к этому форуму:
Вы не можете отвечать на сообщения
