Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Сб Янв 26, 2019 11:15 pm

Что такого особенно косячного в башне от MSD и что можно попытаться исправить?
1. Колпаки вентиляторов размещены не верно - должны быть по центру.
2. Крыша башни примерно на 3мм короче по переднему краю.
3. Маска пушки примерно на 3мм шире и орудие расположено со смещением вправо. Оно должно быть немного смещено относительно продольной оси башни, но в маске оно располагается практически по центру.

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2626
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Сб Янв 26, 2019 11:34 pm

Еще, как мне показалось, на машине ось канала ствола должна быть немного ниже

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2627

Обратите внимание на этот элемент на "живой" машине

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 E-34-810

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 E-34-811

Этому, на мой взгляд, есть логическое обоснование. На орудии Д-5Т ПОУ (противооткатные устройства) расположены сверху над стволом, а на орудии С(ЗиС)-53 ПОУ расположены снизу. Башни, специально под разные орудия, на сколько я знаю, не изготавливали (по крайней мере, в начальный период производства машины). По этому, как я думаю, на машинах с Д-5Т ось канала ствола расположена немного ниже.
Еще надо будет "заужать" скулы башни в передней части и делать более "крутой" скос от крыши башни к маске.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Сб Янв 26, 2019 11:46 pm

"Пазухи" в районе маски пушки изнутри я заполнил миллипутом, т.к. не знаю, сколько придется стачивать, чтобы не появились дыры. Буду по форме и размерам ориентироваться на фото башни от Def.Model

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 61ms1g10

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Dm350411

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Aa_dm310
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор Андрей Алисиевич Вс Янв 27, 2019 12:43 am

вот тут коллега сравнивал башни http://perfectmodel.su/forum/28-185-2

Андрей Алисиевич

Сообщения : 477
Очки : 498
Репутация : 11
Дата регистрации : 2016-07-28
Возраст : 46
Откуда : Эстония Пярну

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вс Янв 27, 2019 12:57 am

Андрей Алисиевич пишет:вот тут коллега сравнивал  башни http://perfectmodel.su/forum/28-185-2
Спасибо, Андрей!

С уважением, Олег.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор Андрей Алисиевич Вс Янв 27, 2019 1:21 am

Да,че там спасибо,этож не я разбирал матчасть Smile

Андрей Алисиевич

Сообщения : 477
Очки : 498
Репутация : 11
Дата регистрации : 2016-07-28
Возраст : 46
Откуда : Эстония Пярну

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор Андрей Алисиевич Вс Янв 27, 2019 1:22 am

А немного н по теме вопрос.Есть ли фото Т-64 с тралом КМТ5 с советских времен службы этой машины?

Андрей Алисиевич

Сообщения : 477
Очки : 498
Репутация : 11
Дата регистрации : 2016-07-28
Возраст : 46
Откуда : Эстония Пярну

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вс Янв 27, 2019 1:47 am

Андрей Алисиевич пишет:А  немного н по теме вопрос.Есть ли фото Т-64 с тралом КМТ5 с советских времен службы этой машины?
Неее... Такого в своих архивах не припоминаю... Embarassed
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор Андрей Алисиевич Вс Янв 27, 2019 2:14 pm

ну и на том спасибо Smile

Андрей Алисиевич

Сообщения : 477
Очки : 498
Репутация : 11
Дата регистрации : 2016-07-28
Возраст : 46
Откуда : Эстония Пярну

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Янв 28, 2019 1:12 pm

Должен поправить сам себя. Чуть выше я написал следующее:
Башни, специально под разные орудия, на сколько я знаю, не изготавливали (по крайней мере, в начальный период производства машины).
Вот тут Юрий Пашолок показал два архивных документа, из которых следует, что артсистемы (Д-5Т и С-53) не взаимозаменяемы и для каждой нужна своя башня:
https://yuripasholok.livejournal.com/2853003.html
Это логично. Я поспешил со своим выводом. Только у MSD-макета пушка меняется путем замены крыши башни, маски и самого ствола! К сожалению, это не так. А может, наоборот - это к лучшему, машинка (модель) имеет шанс получить свои, индивидуальные черты экстерьера, что бы выделяться в общем ряду 34-ок на полке Smile
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Янв 28, 2019 1:36 pm

Еще вот, коллега Сергей Леус предоставил мне фото башни от Def.Model с некоторыми ключевыми размерами. За что ему огромное спасибо!

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Razmer10

Что, несомненно, должно мне помочь в процессе доработки макетовской башни.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Янв 28, 2019 6:52 pm

И так, что сделал по башне.
Первым делом наростил юбку башни. Из пластика толщиной 1мм наклеил полоску на юбку.
Изнутри полости в носовой части заполнил миллипутом (я об этом уже писал); на борта башни изнутри наклеил дополнительно пластик толщиной 1мм (на всякий случай) чтобы при стачивании скул вдруг не появились бы дыры.

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2725
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Янв 28, 2019 7:41 pm

Полоской пластика толщиной 1мм наростил крышу спереди на 3мм.
Разметил новое посадочное место под колпаки вентилятора (просверлил отверстие, а в колпаках вставил проволочный штифт.
В вырез амбразуры вклеил две пластиковые вставки - слева 1,5мм, справа 2мм.

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2726
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Янв 28, 2019 7:46 pm

Маску пушки сделал уже - слева срезал 2,5мм, справа 0,5мм. Ширина получилась 18мм. Вот так это выглядит "в черновую"

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2727
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Янв 28, 2019 7:48 pm

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2728

Теперь буду "править" (стачивать) носовую часть башни.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор Андрей Алисиевич Вт Янв 29, 2019 12:24 am

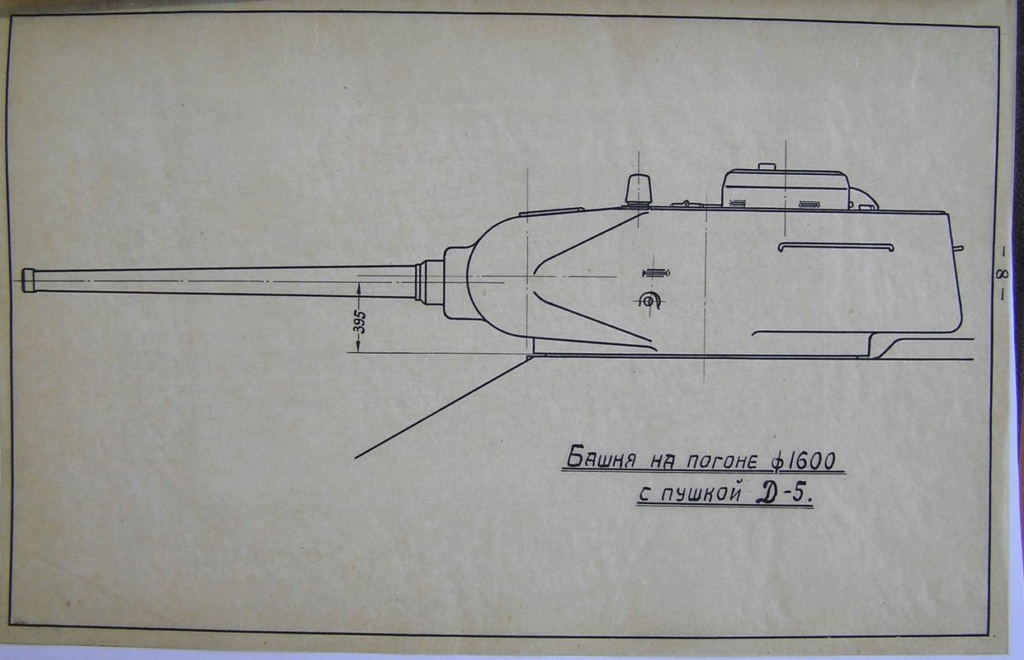

полазил по интернету,чтот и впрям нету чертежиков на эту башню с таким орудием.
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 25153629_m Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 25153630_m
такие рисунки

Андрей Алисиевич

Сообщения : 477
Очки : 498
Репутация : 11
Дата регистрации : 2016-07-28
Возраст : 46
Откуда : Эстония Пярну

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вт Янв 29, 2019 1:06 am

Спасибо, Андрей. Это из книги Мощанского. Такое у меня есть. Скажем так, не все на них правильно. К примеру, колпаки вентиляторов на такой именно машине должны размещаться строго по оси башни. На рисунке они смещены к правому борту. На них можно ориентироваться. но строго им следовать не стоит.
Чуть выше я писал, что у меня вызывает сомнения высота оси канала ствола. Сегодня я получил цифровое подтверждение своим сомнениям. Есть такое понятие "высота линии огня". Чтоб долго не расписывать - вот рисунок, с которого все ясно:

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 14341210

Так вот, для Т-34-85 с орудием С(ЗиС)-53 высота линии огня 2020мм.
Для Т-34-85 с орудием Д-5Т этот параметр составляет 1840мм. Разница в 180мм, что в пересчете на наш масштаб чуть больше 5мм. НО! ориентироваться на этот параметр для моделей MSD (да и других) весьма сомнительно. Ведь эта высота зависит от высоты корпуса, масштабности катков, угла положения балансиров, толщины траков гусеницы на конец. Более "стабильный" в нашем случае другой параметр - расстояние от нижнего среза юбки башни до оси канала ствола. Для Т-34-85 с орудием Д-5Т это расстояние составляет 395мм, что в пересчете на наш масштаб примерно 11,3мм. На модели - 13,5мм. Это уже на моей модели, у которой я уже пытался расположить маску пушки чуть ниже, чем предусмотрено деталями крепления пушки из набора.
Сведения эти мне любезно предоставил А.Макаров, за что ему огромное спасибо. Еще он дал такой чертеж:

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 P7170110

Вот, как-то так...
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вт Янв 29, 2019 1:09 am

В принципе, с "мордой" башни я уже закончил. Придал ей боле-менее похожую конфигурацию. Надо теперь "пошаманить" с маской Smile Сейчас отсниму, что получилось и выложу.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вт Янв 29, 2019 2:36 am

Вот, что у меня получилось...
(маска и щиток над ней не приклеены)

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 0111
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 0211
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 0310
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2729
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2730
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2731
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2732
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2733

Борта башни изнутри усиливал пластиком зря. А вот пазухи заполнил миллипутом - не зря. В этих местах пластик сточился до просвета. Теперь буду подгонять маску пушки.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор Андрей Алисиевич Вт Янв 29, 2019 11:48 pm

Слежу за темой Smile

Андрей Алисиевич

Сообщения : 477
Очки : 498
Репутация : 11
Дата регистрации : 2016-07-28
Возраст : 46
Откуда : Эстония Пярну

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Ср Янв 30, 2019 2:04 am

Андрей Алисиевич пишет:Слежу за темой Smile
Работаю Smile
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вс Фев 03, 2019 5:13 pm

Закончил башню.
- С помощью клея и жесткой кисти имитировал фактуру литой брони на корпусе башни, маске пушки, бронировке окуляра прицела, командирской башенке.
- Прорезал и обварил смотровые щели на башне и башенке.
- Из литника выточил заглушки пистолетных портов.
- Перенес колпаки вентилятора на середину крыши башни по оси.
- В бронировку прицела вставил стеклышко, на флянце крепления бронировки с помощью иглы от шприца имитировал головки болтов крепления.
- На флянцах крепления смотровых приборов заменил болты крепления на продукцию МС. Триплексы самих приборов сделал из прозрачного пластика.
- Тянутым литником имитировал сварные швы вокруг крыши башни, командирской башенки и в других необходимых местах. Литьевой шов по низу башни имитировал так же тянутым литником.
- Люки сделал "рабочими" - вставил в навесы проволочные оси. Люк заряжающего и командира дополнил всякой мелочевкой. В командирской башенке вставил смотровые приборы.
- Из проволоки сделал поручни и монтажные петли. Петли "обварил" тянутым литником.
- На скулах башни добавил литьевой номер (цифры срезал с литников).
- На маске пушки заменил болты на МС и пересверлил отверстия под спаренный пулемет и прицел.
Кажется все...  Smile
Фото получились темноваты. Переснимал три раза, но что-то никак...  Embarassed

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2810
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2811
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2812
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2813
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2814
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2815
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2816
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2817
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2818
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2819
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2820
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2821
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2822
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2823
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2824
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вс Фев 03, 2019 5:23 pm

Да, что еще забыл сказать... Крепления маски пушки из набора заменил на самодельные и уменьшил их высоту примерно на 1мм. Как результат - почти удалось привести расстояние от нижнего среза юбки погона башни до осевой линии канала ствола к масштабной: получилось примерно 12мм, должно быть 11,3мм.

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2825
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Вс Фев 03, 2019 5:53 pm

Вот такая картинка вырисовывается...

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2826
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2827
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2828
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2829
Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2830

Теперь надо еще внимательно все рассмотреть, кое что подправить и можно грунтовать.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Empty Re: Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово"

Сообщение автор OVG67 Пн Фев 04, 2019 11:08 pm

Решил сделать "мелочевку" по обвесу. Самый характерный элемент экстерьера машин из колонны "Димитрий Донской" - это танковая печка, закрепленная на корме машины. Благодаря коллеге Александру Селеменеву у меня появился такой чертежик:

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 34_85_10

Опираясь на этот чертеж, из пластика толщиной 1мм сделал заготовки:

Т-34-85 с орудием Д-5Т из колонны "Димитрий Донской" завода №112 "Красное Сормово" - Страница 3 Img_2831

Пластик специально взял довольно толстый для этого элемента,  чтобы деталь получилась прочной и жесткой. По граням деталей сточил фаски, чтобы печка не выглядела сваренной из бронелистов. В качестве дымохода подобрал из запасов трубку, от которой отпилил необходимый кусочек.
OVG67
OVG67

Сообщения : 1013
Очки : 1085
Репутация : 16
Дата регистрации : 2016-07-15
Возраст : 57
Откуда : Донецкая обл.

Вернуться к началу Перейти вниз

Страница 3 из 8 Предыдущий  1, 2, 3, 4, 5, 6, 7, 8  Следующий

Вернуться к началу

- Похожие темы


Права доступа к этому форуму:
Вы не можете отвечать на сообщения
